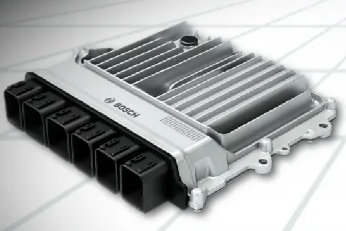

MD1 — это электронные блокои управления (ЭБУ) дизельными двигателями от компании Bosch. Бошевские блоки MD1 разработаны и выпускаются на замену устаревшей серии EDC17. Простыми словами: ЭБУ MD1 выполняет роль главного компьютера, который управляет работой дизельного двигателя.
-------
НУЖНА ПЕРЕПРОШИВКА, РЕМОНТ, UNLOCK?
ЗВОНИТЕ ☎️+7(495)729-34-86
------
Чем MD1 отличаются от модулей EDC17?
Переход на блоки MD1 был вызван введением новых экологических норм в Европе (Евро-5 и выше), а также необходимостью обрабатывать большое количество данных в реальном времени.
Мощный процессор
Главное отличие блоков Bosch MD1 от EDC17: современные процессоры позволяют блоку быстрее рассчитывать алгоритмы впрыска и нейтрализации выхлопа.
Увеличенный объем оперативной памяти
На MD1 памяти стало намного больше, по сравнению с EDC17. Большее количество оперативки понадобилось для работы программного обеспечения (ПО модуля MD1/МД1), управления системами SCR, EGR, сажевыми фильтрами и другими компонентами.
Система впрыска
ЭБУ MD1/МД1 управляет давлением в рампе до 2500-3000 бар и обеспечивает до 8–10 впрысков за цикл и делает работу двигателя тише, мягче и экологичнее.
Безопасность и защита от перепрошивки
В блоках MD1 производитель сделал сложную криптографическую защиту, которая препятствует чип-тюнингу. Уровень защиты сильно превосходит защиту старых модулей ЭБУ EDC17.
Применяемость Bosch MD1/МД1 на легковых автомобилях
Блоки MD1 часто устанавливаются на дизельные автомобили Евро-6d Temp и новее, примерно, начиная с 2017–2018 года. Их используют почти все европейские и некоторые азиатские производители.
Наиболее частые марки легковых машин
BMW: с двигателями B47/B57 (20d, 30d, 40d на моделях 3-Series G20, 5-Series G30, X3/X5 G01/G05).
VAG: дизели 2.0 TDI, 3.0 TDI (Audi A4/A6/Q5/Q7, Volkswagen Passat/Tiguan/Touareg, Skoda Kodiaq/Octavia, Seat/Cupra). Внутренние индексы VAG для этих блоков часто выглядят как 04L 907 309 S / 05L 907 309 и т.д. (буквенное окончание обычно обозначает MD1).
Mercedes-Benz: дизельные силовые установки OM654, OM656 (C-Class W205 рестайлинговые, E-Class W213, S-Class W222/W223, GLC, GLE). Часто имеют маркировку MD1CS001, MD1CS006 и т.п.
PSA Group (Stellantis): двигатели BlueHDi 1.5 и 2.0 (Peugeot 308/3008/5008, Citroen C3/C5 Aircross, DS7, Opel Grandland/Astra).
Volvo: двигатели D4/D5 серии VEA (свежие модели XC60, XC90, S90/V90).
Jaguar Land Rover (JLR): дизели Ingenium 2.0 (например, в Range Rover Evoque, Velar, Discovery Sport).
Toyota: некоторые европейские дизельные версии, использующие двигатели BMW (например, Supra, но чаще Proace/Verso с моторами PSA).
Как на вид отличить легковой блок MD1?
Внешне блоки ЭБУ MD1 похожи на ЭБУ EDC17, но чаще всего у них другая форма разъемов и маркировка. Корпус модуля может быть как металлическим так и пластиковым. На корпусе модуля должна быть наклейка, 3D наклейка или лазерная гравировка с информацией: логотип Bosch, номер, начинающийся на 0 281 0, прямое указание типа, например MD1CS006 или сокращенно на наклейке.
Применение ЭБУ Bosch MD1 на грузовых автомобилях
Блоки семейства MD1 Bosch часто применяются на современных грузовых автомобилях, однако здесь есть важное разделение.
MD1CS / MD1CP — для лёгких коммерческих автомобилях, фургонах (LCV). Линейка блоков MD1CE (Commercial Engine) — версия ЭБУ для тягачей, самосвалов, строительной техники и больших автобусов. Чаще всего блок для грузовиков имеет обозначение Bosch MD1CE, который ставится на современные грузовые автомобили, раньше вместо него применялись блоки серии EDC17CV.
Тяжелые грузовые автомобили (HCV) с блоками MD1CE
Модели MD1CE применяются на современных дизельных двигателях стандарта Euro 6 step D/E и новее (ориентировочно с 2019–2020). MD1CE управляют системами Common Rail с давлением до 2500–3000 бар, многофазовым впрыском и нейтрализацией выхлопных газов.
Европейские грузовые автомобили, где стоит этот блок
DAF (PACCAR)
Двигатели Paccar MX-11 и MX-13 новые магистральники комплектуются ЭБУ Bosch MD1CE. Модели: DAF XF, XG, XG⁺ (новое поколение), DAF CF и XD с 2021 года и другие грузовые платформы DAF. MD1CE в этих машинах отвечает за впрыск, работу турбины VGT (турбокомпрессоры с изменяемой геометрией) и системами EGR/SCR.
MAN Truck & Bus
ЭБУ MD1CE применяется на двигателях серий D26 (12.4 л) и D38 (15.2 л) на моделях, начиная с рестайлинга TGX/TGS (2020 год), полностью перешли на MD1CE. На каких моделях ставятся: MAN TGX, TGS, TGM, а также туристические автобусы MAN Lion’s Coach. На МАНАХ блок тесно интегрирован с системой нейтрализации SCR и сажевым фильтром.
Scania (Traton Group)
Двигатель Scania Super (DC13, 12.7 л), выпускаемый с 2021 года. Обычно Scania использует собственные ЭБУ, но самые свежие модели оснащаются системой Bosch с блоком управления MD1CE. Какие модели: Scania 460 R/S, 500 R/S, 560 R/S (серия Super). Более старые Scania (DC13 до Super) использовали собственный ЭБУ блок S8. На MD1CE Scania перешла из-за требований новых экостандартов Евро 6/5.
IVECO
Тяжелые дизели линеек Cursor — Cursor 9, Cursor 11 и Cursor 13, стандарта Euro 6 (step E), управляются ЭБУ Bosch MD1CE. Модели: IVECO S-Way (преемник Stralis), IVECO Daily, IVECO T-Way (строительная техника).
Ford Otosan (Ford Trucks)
Двигатель Ecotorq 12.7 л, установленный на флагмане — тягаче, также работает под управлением MD1CE (Bosch). Используется на: Ford F-MAX (разработка Ford Otosan).
Грузовые автомобили Корея, Китай, Япония (не европейские)
HYUNDAI (Тяжелые грузовики серии Xcient)
Современные магистральные тягачи Hyundai Xcient и Hyundai Xcient Pro с двигателями PowerTech (12.7 л) стандарта Euro 6d/e перешли на блоки серии MD1CE. Это тот же грузовой блок, аналогичный европейским. Какие модели: Hyundai Xcient, Hyundai Xcient Pro (с 2020 г.), автобусы Hyundai Universe на той же базе.
FUSO CANTER (Mitsubishi Fuso Truck and Bus)
Fuso принадлежит немецкой группе Daimler Truck (Mercedes-Benz), поэтому здесь полная унификация с европейскими технологиями. Магистральные тягачи Super Great (тяжелая серия): новые поставки идут с немецким двигателем Mercedes-Benz OM470/OM471. На них стоит настоящий «взрослый» блок Bosch MD1CE, которые применяются на европейских тяжёлых грузовиках.
Легкие грузовики Canter: на версиях Евро-6 с двигателем 4P10 (3.0 л) Canter перешел с блоков EDC17 на MD1CS (легковую/LCV-версию блока). Особенно это касается машин выпуска примерно с 2019-2020 модельного года для европейского и российского рынков. Именно из-за установки MD1 на Canter часто возникают сложности — блоки закрыты, а чип-тюнинг возможен только со вскрытием на столе.
Легкие коммерческие автомобили (LCV)
Здесь, чаще всего используются те же модели блоков, что и на легковых а/м (MD1CS или MD1CP), так как используются одинаковые моторы, что на легковых, что на лёгких грузовых машинах. Сюда относятся: VW Crafter / MAN T-GE (2.0 TDI) — тот же блок, что на Audi/Passat. Mercedes-Benz Sprinter (OM654, OM642) с MD1. Fiat Ducato / Peugeot Boxer / Citroen Jumper (2.2 BlueHDi) — аналогично легковым двигателям PSA.
Как на вид отличить грузовой MD1CE?
Внешне грузовые блоки крупнее по размерам, часто грузовые ЭБУ имеют ребристый металлический корпус (бывают черного цвета) и большой многопиновый разъем (154 контакта или 200+ контактов). На наклейке будет стоять маркировка блока, типа MD1CE100, MD1CE200 и т.д.
Диагностика и перепрошивка ЭБУ
Работа с этими ЭБУ (диагностика, прошивка) требует подключения на столе (Bench) через зарезервированные сервисные контакты, так как доступ по OBD закрыт на запись производителем.
